EST-100R多功能識讀器模組

來源：gzwubang.com 標簽：模組模塊二維碼二維碼 IC卡 M1卡 CPU卡最近更新：2023-12-29

多功能識讀器模組支持身份證、社?？ㄡt(yī)保卡、二維碼掃碼、IC卡等多種卡片識別

【名　　稱】：EST-100R多功能識讀器模組

【類　　目】：多功能讀寫器模組

【瀏覽次數】：3743次

京東商城在線下單拿樣

SDK二次開發包下載

PDF說明書下載

全國服務熱線：400-6722-705 / 13822216429 / 13539883005 商務采購QQ咨詢二次開發QQ咨詢產品手冊下載更多聯系方式

EST-100R免驅型多功能識讀器模組是一款融合了一維碼/二維碼掃碼、磁條卡技術、接觸式、非接觸式及身份證智能卡技術于一身的多功能讀寫器。在當前業務系統中滿足就診卡讀取，醫保電子憑證識讀、社保卡、身份證信息、銀行卡等卡片讀取，實現業務系統多卡/碼合一的需求。支持 USB 通信及串口通信，電源采用 USB 口取電，USB 配備無驅技術。具有 4 個 SAM 卡座。支持在線升級等特性。可集成到各種形態的終端內進行刷卡，極大地提高了研發速度及使用便捷性。

EST-100R多功能讀寫器模塊

支持功能：

1、居民身份證、港澳臺居民居住證、外國人永久居留身份證；

2、二代社?？?、三代社?？?；

3、非接觸式IC卡（CPU卡、M1卡）；

4、ISO15693協議卡；

5、一維碼、二維碼掃碼；

6、磁條卡；

7、通訊支持USB和RS232串口

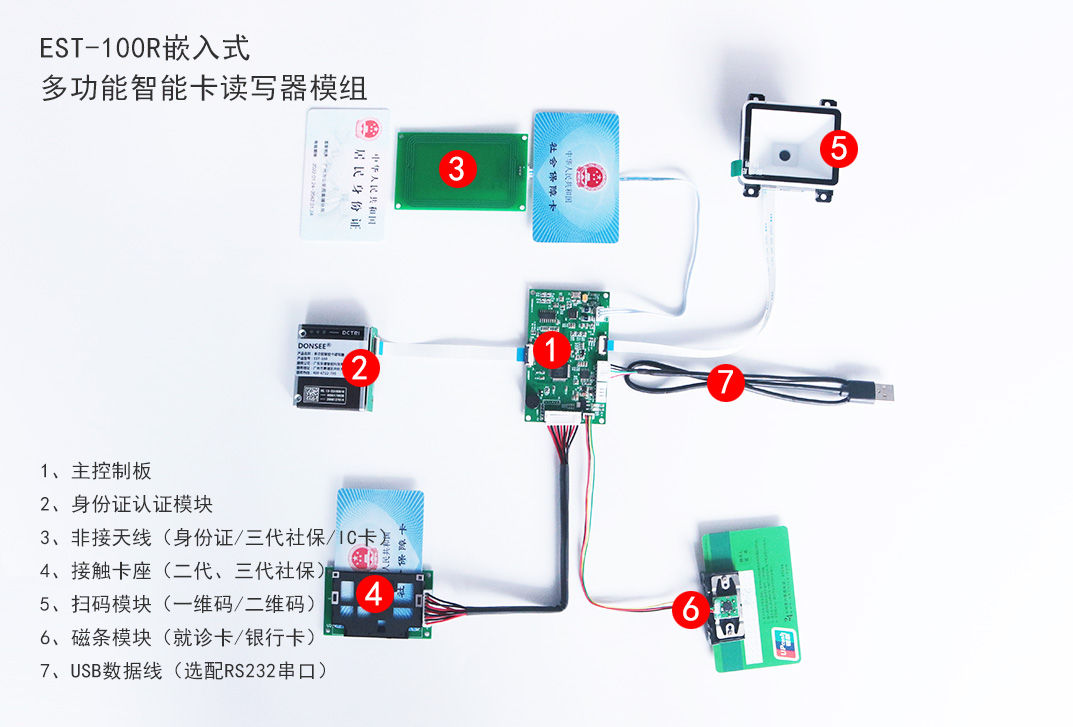

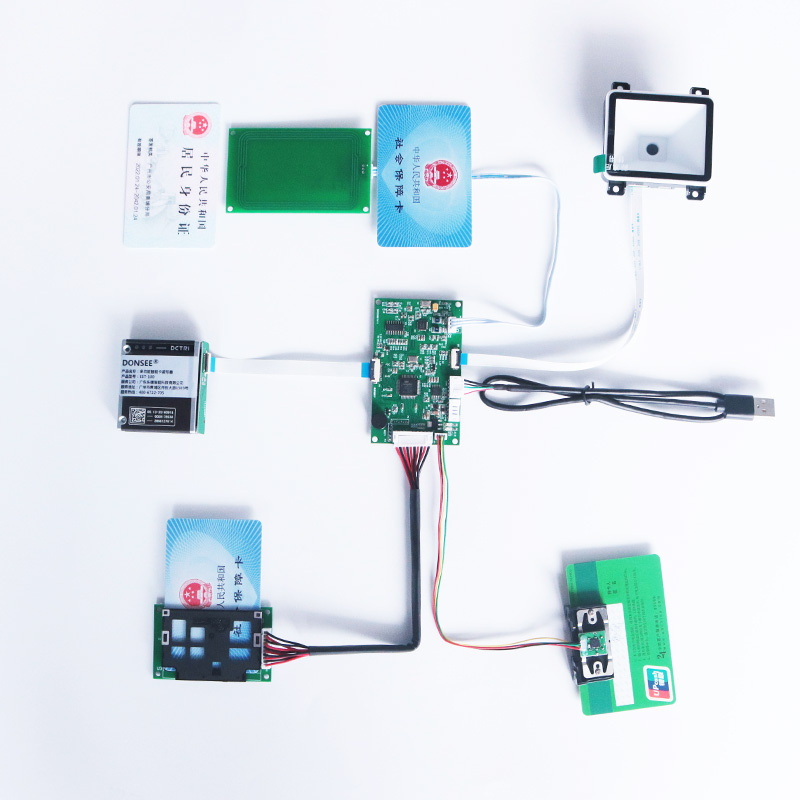

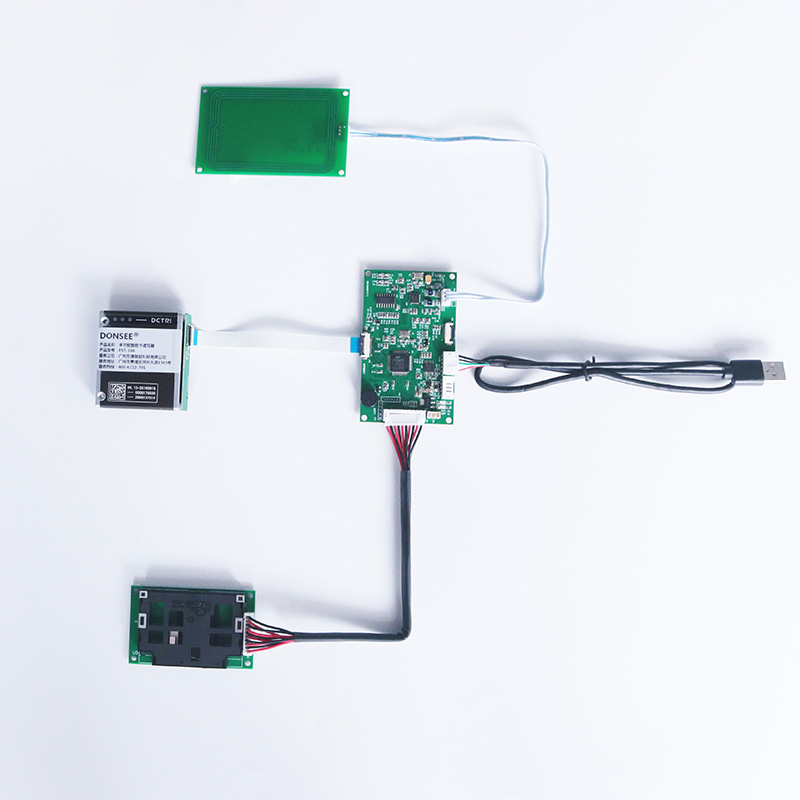

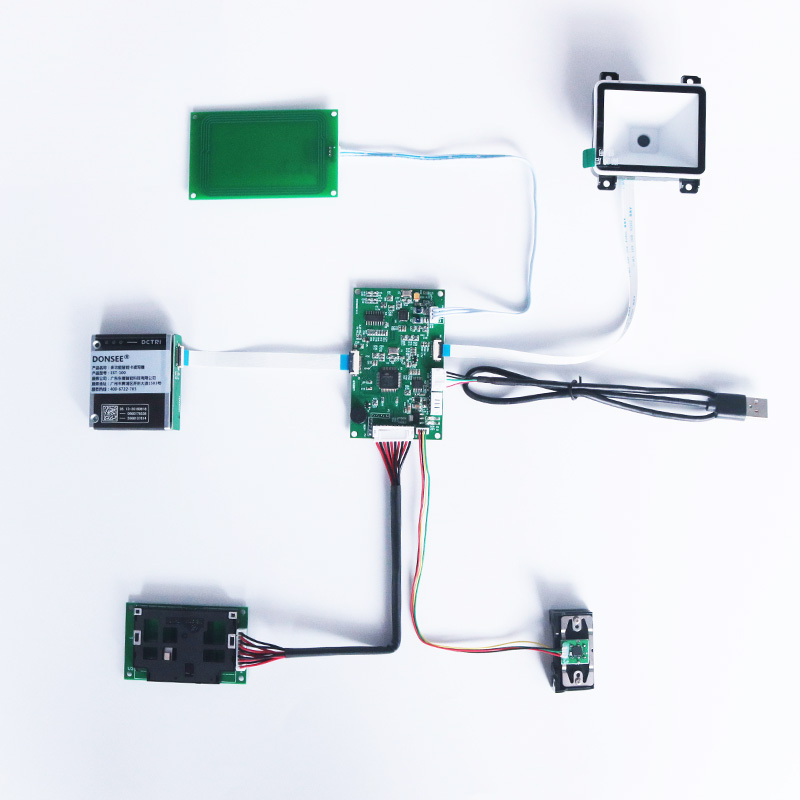

EST-100R嵌入式多功能智能卡讀寫器模組

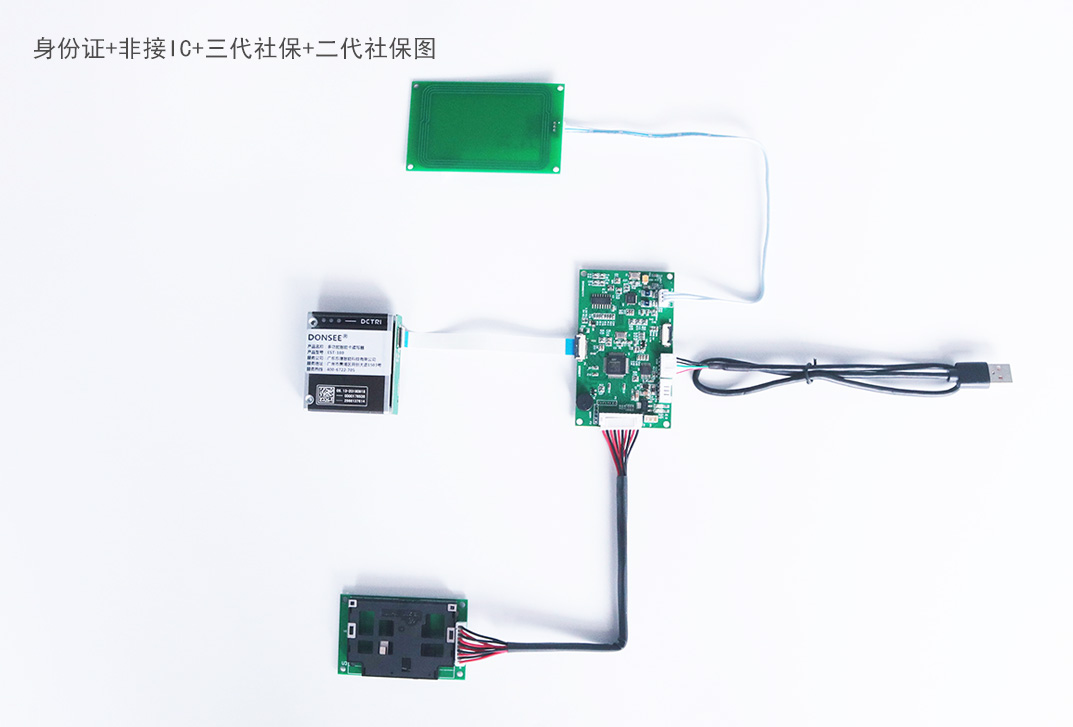

身份證+非接IC+二代社保+三代社保圖

多功能識讀器技術參數：

項目	參數
接觸讀卡模塊	支持1個ISO7816標準卡尺寸，采用下降式卡座，可使用20萬次。支持符合ISO7816，T=0、T=1的CPU卡; 邏輯加密卡AT24系列,4442,4428等卡型支持 PPS（協議和參數選擇）讀寫速度為9600–412903bps; 具備短路保護功能;
非接讀卡模塊	支持ISO14443A/B標準的CPU卡，PHILIPS公司的 MF1ICS50、MF1ICL10、MF1ICS70等邏輯加密卡; 15693協議卡; 支持ISO14443TypeB標準的中華人民共和國居民身份證的讀取;
SAM卡座	4個符合GSM11.11的SIM卡尺寸的SAM卡座;
磁條模塊	支持ISO7811 1/2/3軌數據讀取;
掃碼頭	支持1D/2D碼識讀
身份證閱讀模塊	工作頻率：13.56MHz（fc）；天線能量輸出； 1）天線表面磁場強度（Hmax）≤7.5A/mrms； 2）天線表面法線方向5cm處電磁場強度（Hmin）≥1.5A/mrms；閱讀距離：0-5cm；閱讀時間：<1.0s；具有電源自動保護設計；
人機界面	4 個 LED 指示燈，指示電源、通信、狀態、讀卡等狀態;
通訊接口	1個USB全速接口(可支持RS232)；
取電方式	USB取電;
工作電流	≤300mA;
設備工作環境	溫度：0℃到+60℃；濕度：5%-90%無凝結；
數據線長	標配1.5米(可定制)
二次開發	支持VC/VB/C#/JAVA/PB/Delphi/Android/Linux等CS/BS開發
操作系統支持	支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux /Android/麒麟統信國產等操作系統

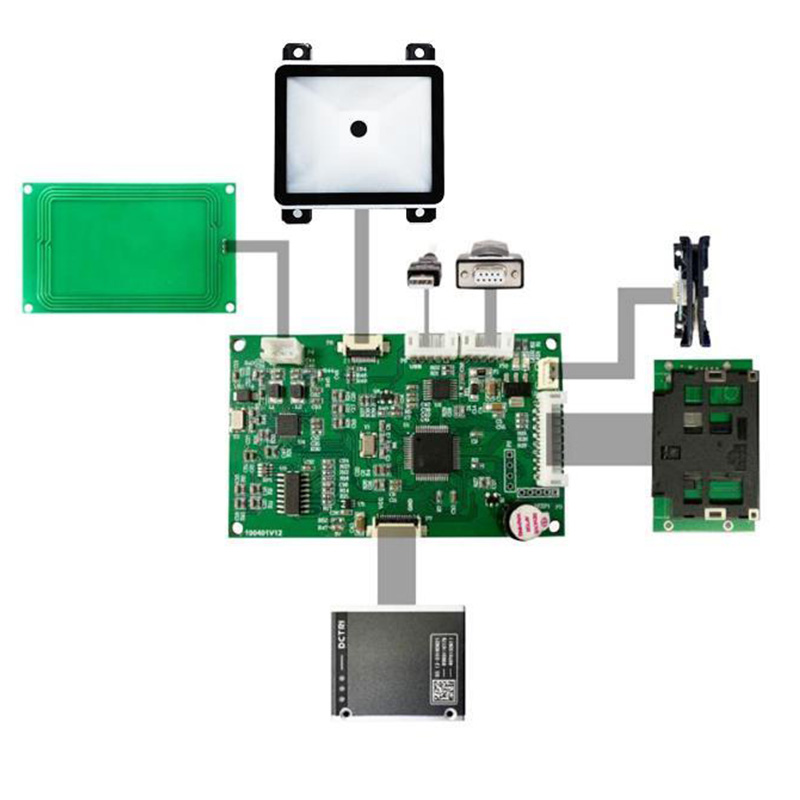

各部件模塊說明：

名稱	數 量	說明	備注

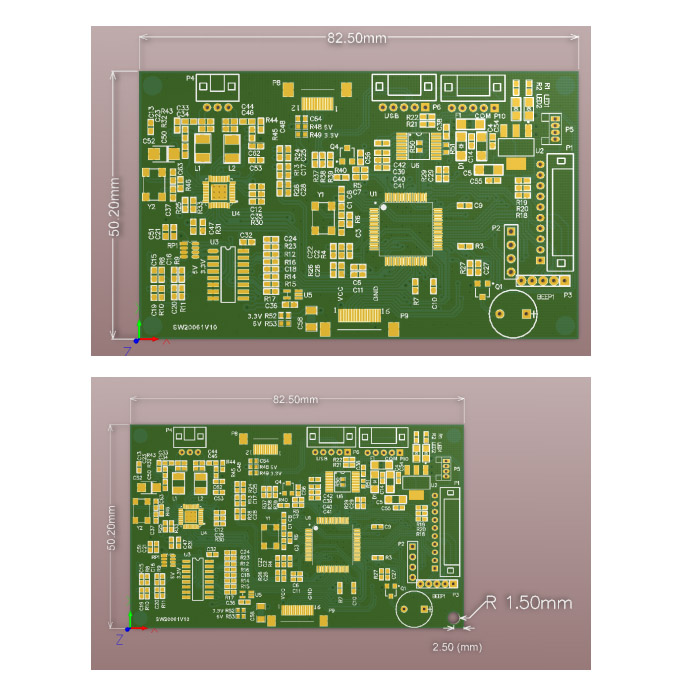

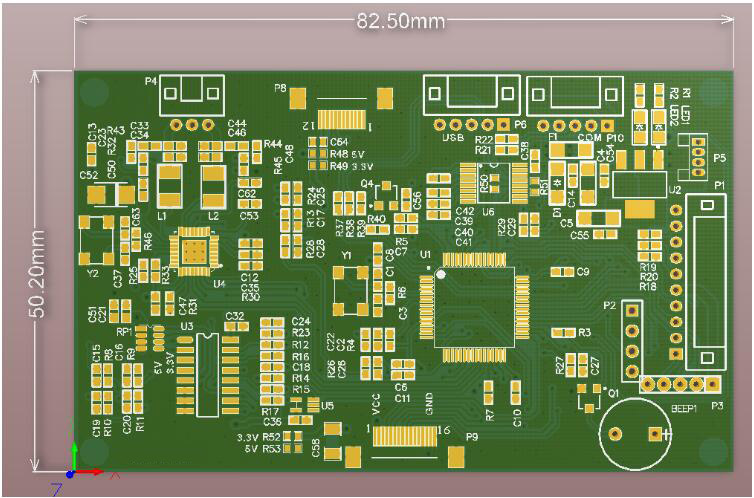

主板	1	MCU 主控部分，對信息進行處理	標配

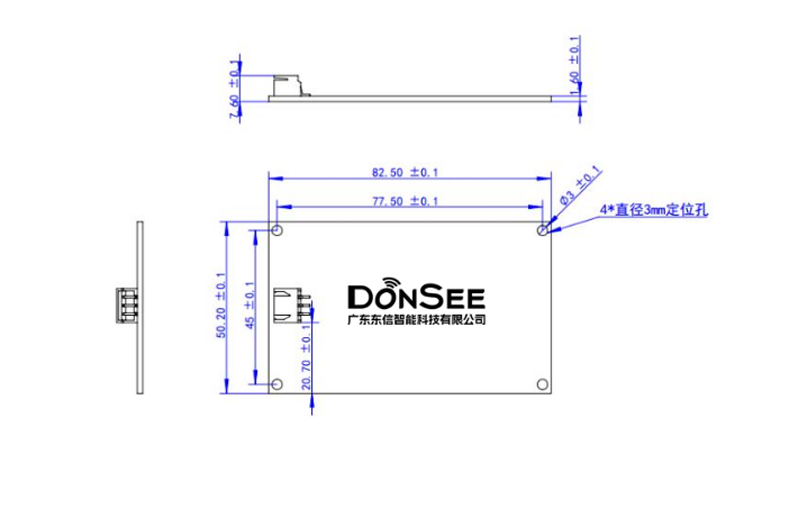

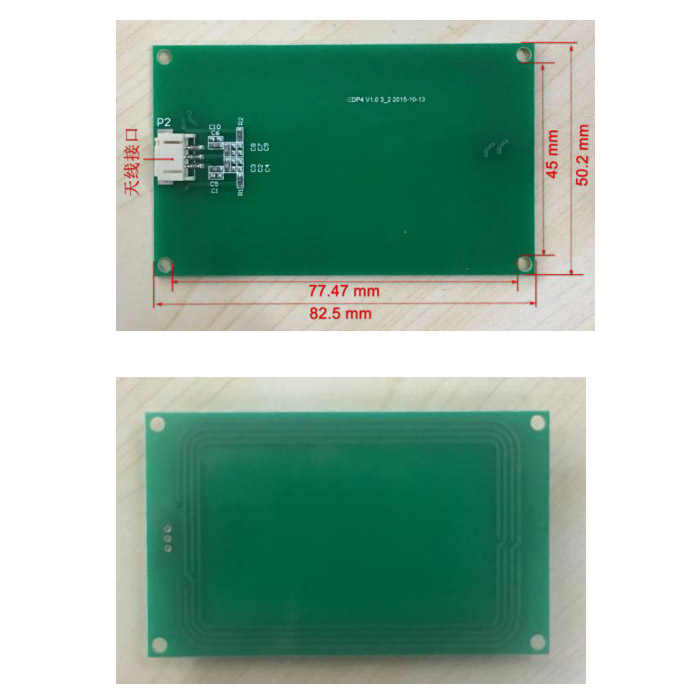

天線板	1	對信息進行傳送	標配

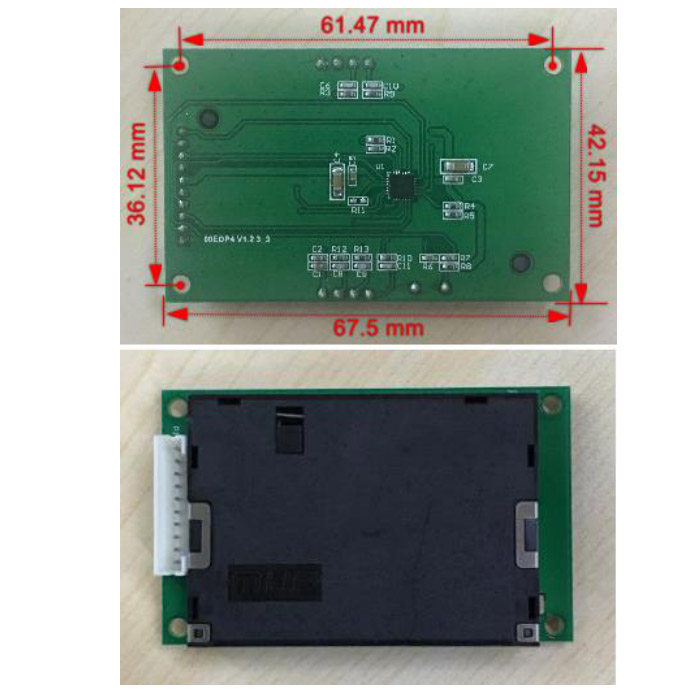

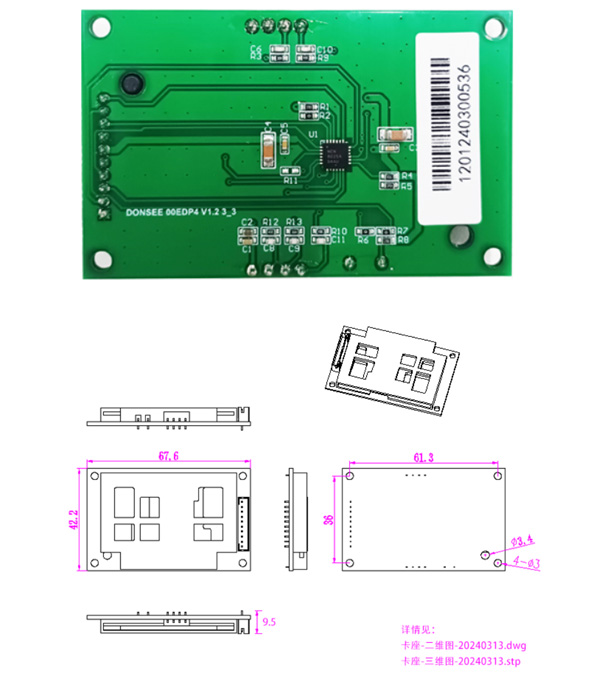

接觸卡座模塊	1	對卡片信息進行讀取	標配

磁條卡模塊	1	支持 1/2/3 軌	標配

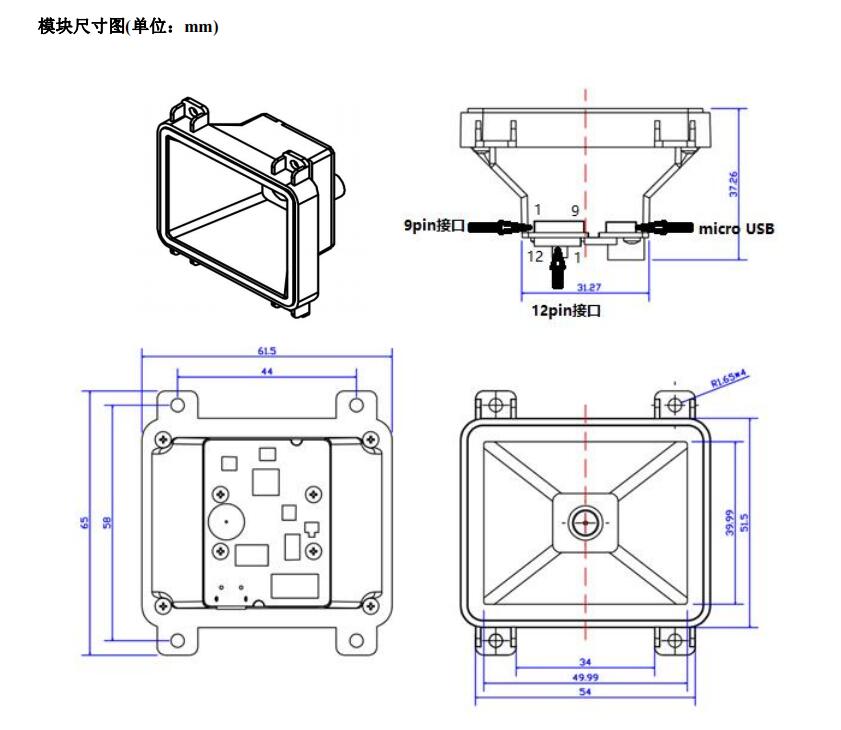

二維碼模塊	1	掃碼	標配

身份證安全模塊	1	對身份證信息安全進行驗證	標配

天線板連接線	1	雙頭同向 3P 2.0mm L=250mm	標配
二維碼連接線	1	12P 0.5mm 同向FPC	標配

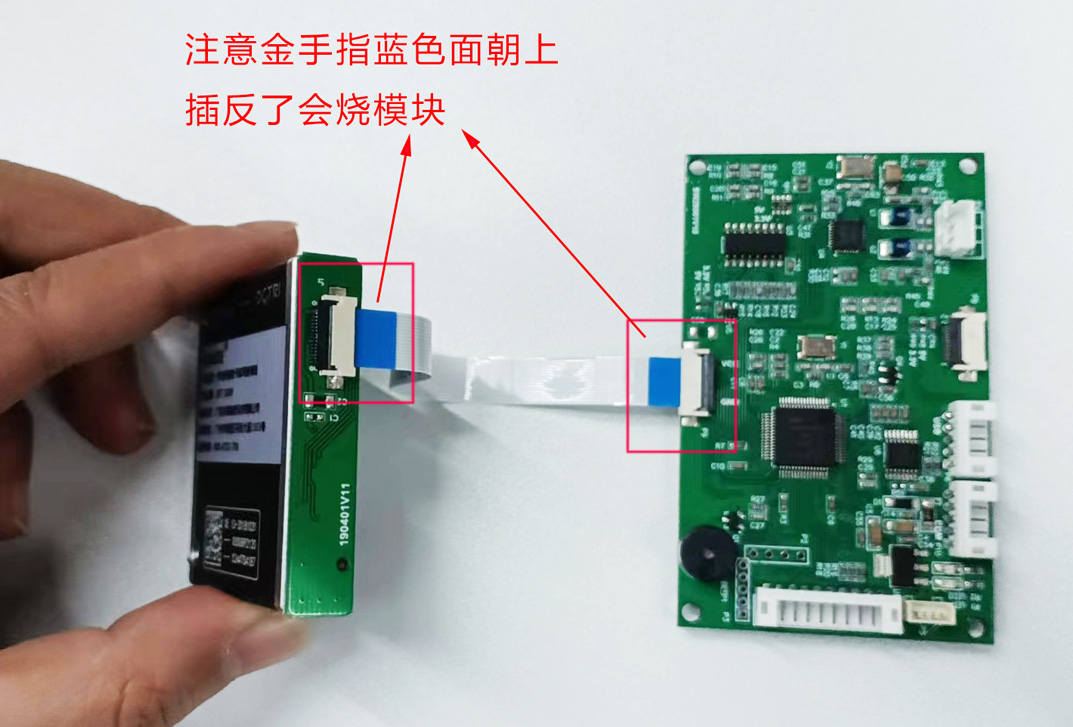

身份證模塊連接線	1	16P 0.5mm 同向FPC

磁條卡連接線	1	雙頭同向 4P 1.25mm L=100mm	標配

卡座板連接線	1	2.0mm-10Pin 雙頭同向 L=200mm	標配

USB 線	1	通信連接線，線長 200cm 5P 2.0mm	標配
