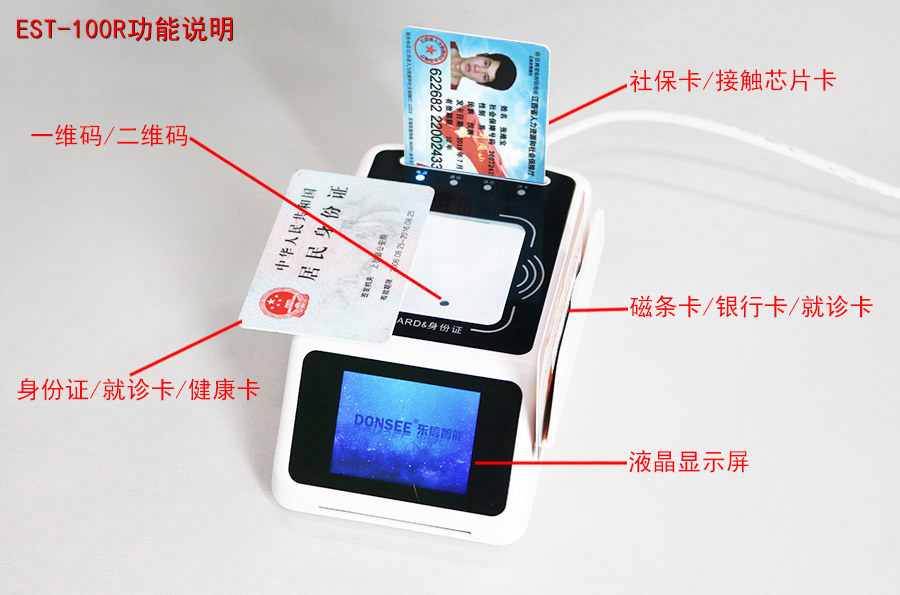

本開發包適用以上廣東東信智能科技有限公司DONSEE  EST-100R系列產品，EST-100R是一款融合了身份證、社?？ā⒁欢S碼掃碼墩、磁條卡技術、接觸式、非接觸式智能卡技術及密碼鍵盤于一身的多功能智能卡讀寫器。

各平臺開發包下載地址如下：

1、PC測試軟件V2.5下載

2、Windows Dll開發庫和文檔下載20231115

3、C#開發包下載

4、Java開發包下載

5、谷歌火狐多瀏覽器Web開發包下載

6、IE瀏覽器OCX控件下載

7、Android開發包下載（最新）

7、Android開發包下載

8、Linux開發包下載_x86_x64

9、EST-100R-38號文接口-32位-20230517

10、EST-100R_38號文接口_X64-20230330

DONSEE  EST-100R系列

多合一讀寫器接口規范

廣東東信智能科技有限公司

2023.05.12

一、外部方法

動態庫名：SSCARDInterface.dll

依賴庫：BmpToJpg.dll、Device.dll、SSE32.dll、SW100.dll、UnPack.dll和SSCARDInterface.dll放相同目錄

1.1打開設備

long WINAPI iOpenPort(char* ErrMsg);

參數：ErrMsg：[OUT]返回錯誤信息，下同

返回值：非0表示失敗

1.2關閉設備

long WINAPI iClosePort();

返回值：非0表示失敗

蜂鳴器

long WINAPI iPosBeep ();

返回值：非0表示失敗

1.3讀取身份證/港澳臺居住證信息

函數原型：

long WINAPI iReaderIDCard_CS(char* pPicFilePath, char* cardinfo, char* dsp, char* ErrMsg);

功能：讀取身份證信息


      Cardinfo：[OUT] 讀卡成功時返回 "姓名|性別|民族|出生日期|地址|身份證號|發卡機關|發卡日期|卡有效期|證件類型|"。

證件類型：I:外國人  J:港澳臺居住證，居民身份證為空格

dsp[OUT] 身份證照片base64數據

返回值：非0表示失敗

讀取身份證UID

long WINAPI iReadCertID_CS(char* cardinfo, char* ErrMsg);

功能：讀取社?？ㄐ畔?/p>

參數：

      Cardinfo：[OUT] 成功返回身份證16位UID字符串。

返回值：非0表示失敗

讀取IC卡UID

long WINAPI iReadICUID(char* cardinfo, char* ErrMsg);

功能：讀取社保卡信息

參數：

      Cardinfo：[OUT] 成功返回身份證8位UID字符串。

返回值：非0表示失敗

1.4讀取社?？ㄐ畔?/p>

函數原型：

long WINAPI iReadSicard_CS(int slot,char* cardinfo, char* ErrMsg);

功能：讀取社?？ㄐ畔?/p>

參數：slot：[IN]PSAM卡槽，SAM1~SAM4(值：17~20)

      Cardinfo：[OUT] 成功返回："卡識別碼|社?？ㄌ?hào)|社會保障號碼|姓名|性別|民族|出生日期|發卡日期|卡有效期|"。

返回值：非0表示失敗

1.5 M1卡讀寫

1.5.1 M1卡讀操作

1）函數原型：

long WINAPI MifareOnCardRead_CS(int addr, int keyType, char* passWord, char* OutData, char* ErrMsg)

功能：讀取M1卡某一塊的數據，ASCii格式

參數：

addr：[IN]塊地址（0~63）

keyType：[IN]認證KeyA時傳0x60,  KeyB：0x61

passWord：[IN]6字節十六進制字符串密碼，例如 "ffffffffffff"

OutData：[OUT]讀取的數據

返回值：非0表示失敗。

2）函數原型：

long WINAPI MifareOnCardReadHEX_CS(int addr, int keyType, char* passWord, char* OutData, char* ErrMsg)

功能：讀取M1卡某一塊的數據，十六進制字符串格式

參數：

addr：[IN]塊地址（0~63）

keyType：[IN]認證KeyA時傳0x60,  KeyB：0x61

passWord：[IN]6字節十六進制字符串密碼，例如 "ffffffffffff"

OutData：[OUT]讀取的數據

返回值：非0表示失敗。

1.5.2 M1卡寫操作

1）函數原型：

long WINAPI MifareOnCardWrite_CS(int addr, int keyType, char* passWord, char* Data, char* ErrMsg)

功能：寫入M1卡某一塊的數據，ASCii格式

參數：

addr：[IN]塊地址（0~63）

keyType：[IN]認證KeyA時傳0x60,  KeyB：0x61

passWord：[IN]6字節十六進制字符串密碼，例如 "ffffffffffff"

Data：[IN]待寫入的數據 16個字符

返回值：非0表示失敗。

2）函數原型：

long WINAPI MifareOnCardWriteHEX_CS(int addr, int keyType, char* passWord, char* Data, char* ErrMsg)

功能：寫入M1卡某一塊的數據，十六進制字符串格式

參數：

addr：[IN]塊地址（0~63）

keyType：[IN]認證KeyA時傳0x60,  KeyB：0x61

passWord：[IN]6字節十六進制字符串密碼，例如 "ffffffffffff"

Data：[IN]待寫入的數據 32個字符

返回值：非0表示失敗。

1.6讀取磁條卡信息

函數原型：

long WINAPI iReadMagCard(int timeOut, int nTrack,  char* trackData, char* ErrMsg);

功能：讀取磁條卡信息

參數：timeOut：[IN]刷卡超時值，單位為秒

      nTrack：[IN] 磁道值1-3

      Cardinfo：[OUT] 成功返回磁道信息。

返回值：小于等于0表示失敗，大于0表示成功

1.7掃碼二維碼信息

函數原型：

long WINAPI ScanQRcode(int nTimeOut, char* pCodeInfo, char* ErrMsg);

功能：掃碼信息

參數：nTimeOut：[IN]掃碼超時值，單位為毫秒

      pCodeInfo：[OUT] 成功返回掃碼信息。

返回值：非0表示失敗，等于0表示成功

相關函數：

設置主動掃碼：

long WINAPI SetAutoQRcode(char* ErrMsg);

關閉主動掃碼：

long WINAPI CloseAutoQRcode(char* ErrMsg);

1.8 讀銀行卡號

函數原型：

int iReadBankNo_CS(int iType,  char*cardInfo,  char* errMsg);

參數：

iType:1=插卡，2=非接，3=自動

cardInfo：銀行卡號

errMsg：錯誤信息

社?？用軝C(jī)相關函數說明

1.1 SI_ReadCardBas “讀基本信息”

1.1.1函數定義

讀基本信息接口函數定義見表1。在進行任何社保卡操作前，應先調用此函數。

表1讀基本信息接口函數定義

函數名稱讀基本信息

語法long SI_ReadCardBas (int iType, char* pOutInfo)

功能描述選擇社?？ㄉ鐣?huì)保障系統環境后，通過PSAM卡對社?？ㄟM(jìn)行內部認證，通過后將卡內的基本信息讀出返回。

參數說明序號參數輸入/輸出類型長度（十進制）含義

1iTypeIN整數4操作卡的類型

2pOutInfoOUT字符串1024讀出數據或返回錯誤信息

返回值0表示成功；非0表示失敗。

1.1.2參數說明

（1）輸入?yún)?shù)iType

表示執行本函數時操作卡的類型，定義如下：1-接觸式操作卡；2-非接觸式操作卡；3-自動尋卡，接觸式操作卡優先；4-自動尋卡，非接觸式操作卡優先。

（2）輸出參數pOutInfo

當函數執行成功時，該輸出參數為讀出的社?？ɑ拘畔⒏鲾?shù)據項，依次為：發卡地區行政區劃代碼（卡識別碼前6位）、社會保障號碼、卡號、卡識別碼、姓名、卡復位信息（僅取歷史字節）、規范版本、發卡日期、卡有效期、終端機編號、終端設備號。各數據項之間以“|”分割，且最后一個數據項以“|”結尾。例如：639900|111111198101011110|X00000019|639900D15600000500BF7C7A48FB4966|張三|00814E43238697159900BF7C7A|1.00|20101001|20201001|410100813475|終端設備號|。

當函數執行失敗時，該輸出參數為錯誤信息描述。

注：當沒有終端設備號時，終端設備號返回空字符串。

1.2 SI_ReadCardHSM_Step1 “基于加密機的讀基本信息（步驟一）”

1.2.1函數定義

基于加密機的讀基本信息（步驟一）接口函數定義見表2。

表2基于加密機的讀基本信息（步驟一）接口函數定義

函數名稱基于加密機的讀基本信息（步驟一）

語法long SI_ReadCardHSM_Step1 (int iType, char* pOutInfo)

功能描述選擇社會保障系統環境后，返回內部認證和外部認證所需信息。

參數說明序號參數輸入/輸出類型長度（十進制）含義

1iTypeIN整數4操作卡的類型

2pOutInfoOUT字符串1024返回認證信息或錯誤信息

返回值0表示成功；非0表示失敗。

1.2.2參數說明

（1）輸入?yún)?shù)iType

定義同1.1.2（1）。

（2）輸出參數pOutInfo

當函數執行成功時，該輸出參數為讀出的社?？▋?nèi)部認證和外部認證的計算數據，依次為：發卡地區行政區劃代碼（卡識別碼前6位）、卡復位信息（僅取歷史字節）、算法標識、卡識別碼、內部認證過程因子、內部認證鑒別所需的原始信息、外部認證過程因子、外部認證鑒別所需的原始信息，其中外部認證相關數據項全部不為空或全部為空。各數據項之間以“|”分割，且最后一個數據項以“|”結尾。

當函數執行失敗時，該輸出參數為錯誤信息描述。

注：當外部認證相關數據項為空時，表示不做外部認證。

1.3 SI_ReadCardHSM_Step2 “基于加密機的讀基本信息（步驟二）”

1.3.1函數定義

基于加密機的讀基本信息（步驟二）接口函數定義見表3。

表3基于加密機的讀基本信息（步驟二）接口函數定義

函數名稱基于加密機的讀基本信息（步驟二）

語法long SI_ReadCardHSM_Step2 (char *pKey, char* pOutInfo)

功能描述根據加密機返回的內部認證和外部認證結果數據對社?？ㄟM(jìn)行內部認證和外部認證，通過后將卡內的基本信息讀出返回。

參數說明序號參數輸入/輸出類型長度（十進制）含義

1pKeyIN字符串128加密機返回的內部認證和外部認證結果數據

2pOutInfoOUT字符串1024讀出數據或返回錯誤信息

返回值0表示成功；非0表示失敗。

1.3.2參數說明

（1）輸入?yún)?shù)pKey

加密機返回的內部認證和外部認證結果數據，依次為：內部認證結果數據（即內部認證鑒別數據（16位）和內部認證鑒別所需的原始信息（16位）拼接組成）、外部認證結果數據（即外部認證鑒別數據（16位）和外部認證鑒別所需的原始信息（16位）拼接組成）。各數據項之間以“|”分割，且最后一個數據項以“|”結尾。

注：如果不做外部認證，則后面一個參數都為空字符串。

（2）輸出參數pOutInfo

定義同1.1.2（2）。

注：當沒有PSAM卡時，終端機編號返回12個0，即6個0x00對應的字符。

當沒有終端設備號時，終端設備號返回空字符串。

2 讀社保基本信息流程

讀基本信息流程如圖C.1所示。

圖C.1讀基本信息流程

具體流程如下：

（1）調用SI_ReadCardBas函數，判斷函數執行結果，若執行成功，則返回基本信息，調用持卡庫的卡鑒權服務接口，完成卡鑒權操作；若執行失敗，返回錯誤代碼并進行判斷，當判斷到五種情況的錯誤代碼（詳見10.5）后，則調用基于加密機的SI_ReadCardBas_HSM_Step1函數，否則報錯退出；

（2）若SI_ReadCardBas_HSM_Step1函數執行成功，則分析返回?cái)?shù)據內容，組織持卡庫報文，調用持卡庫的卡內部認證服務接口，否則報錯退出；

（3）若卡內部認證服務接口調用成功，則調用基于加密機的SI_ReadCardBas_HSM_Step2函數，否則報錯退出；

（4）若SI_ReadCardBas_HSM_Step2函數執行成功，則返回基本信息，調用持卡庫的卡鑒權服務接口，完成卡鑒權操作，否則報錯退出。

3、社?？顟B(tài)碼

社保卡狀態碼

返回值錯誤信息描述

-1卡類型不對

-2無卡

-3有卡未上電

-4卡無應答

-5加載動態庫錯

-11讀卡器連接錯

-12未建立連接

-13（動態庫）不支持該命令

-14（發給動態庫的）命令參數錯

-15信息校驗和出錯

-20卡識別碼格式錯

-21內部認證失?。ㄓ脩艨ú缓戏ǎ?/p>

-22傳入數據與卡內不符

-23傳入數據不合法

-24PSAM卡密鑰級別不夠

-31用戶取消密碼輸入

-32密碼輸入操作超時

-33輸入密碼長度錯

-34兩次輸入密碼不一致

-35（預留）初始密碼不能交易

-36（預留）不能改為初始密碼

-41運算數據含非法字符

-42運算數據長度錯

-51PIN校驗失敗，剩余次數N次（根據卡返回信息）

-52PIN鎖定

-2201無PSAM卡

-2202PSAM卡算法不支持（即PSAM卡內沒有SSF33算法或SM4算法）

-2203PSAM卡內沒有RKSSSE密鑰（3.0卡讀個人基本信息需要RKSSSE密鑰外部認證）

-2204不需要加密機認證

-25536、-25537、-25538、-25539、-25540、-25541外部認證失敗，剩余可嘗試次數0~5次

-26368Lc/Le不正確

-26881命令不接受（無效狀態）

-27009命令與文件結構不相符、當前文件非所需文件

-27010不滿足安全條件

-27011密鑰鎖定（算法鎖定）鑒別方法鎖定

-27012引用數據無效、隨機數無效

-27013不滿足使用條件、應用被鎖定、應用未選擇、余額上溢

-27016安全報文數據項不正確、MAC不正確

-27264數據域參數不正確

-27265不支持該功能、卡中無MF、卡被鎖定、應用鎖定

-27266未找到文件、文件標識相重、SFI不正確

-27267未找到記錄

-27272未找到引用數據、未找到密鑰

-37634MAC無效

-37635應用已被永久鎖定、卡片鎖定

-37891PSAM卡不支持消費交易

-37894所需MAC（或/和TAC）不可用

其他未知錯誤

附錄

錯誤代碼描述

0執行成功

-1設備連接失敗

-2上電失敗

-3選環境失敗

-4卡通信失敗

-5讀磁條失敗

-6卡鑒權失敗

-7讀身份證失敗

-8無卡

-9異常錯誤

-10加載dll失敗

***********************以下為備份SDK

2、Windows Dll開發庫和文檔下載
