一、 概述：

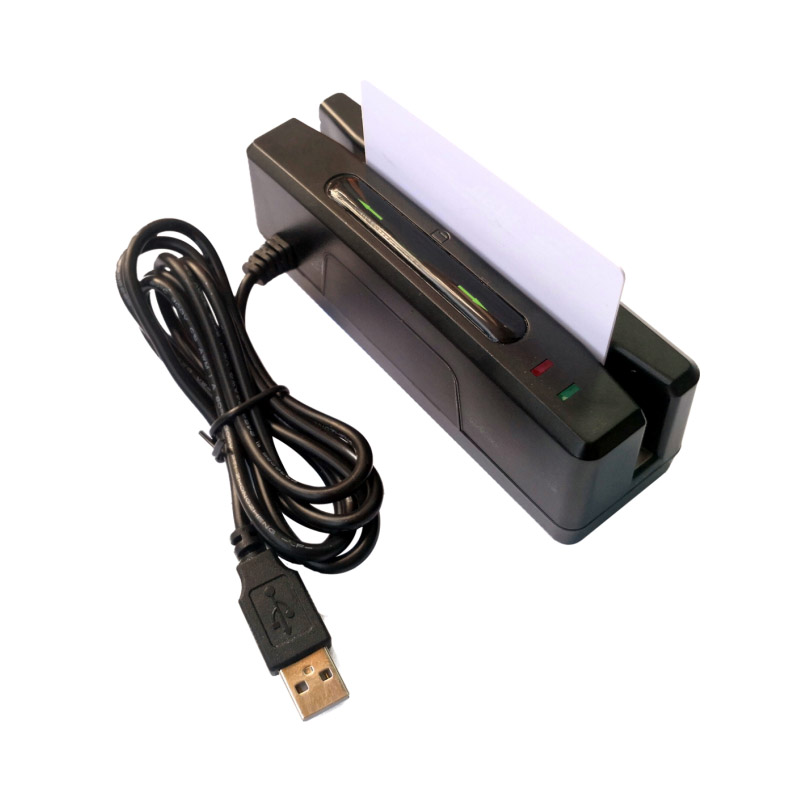

EST-100是一款桌面式USB接口磁條卡刷卡閱讀器，采用了性能優秀的專用解碼IC，具有功耗低、抗干擾能力強、解碼成功率高、對弱磁卡解碼能力強等特點。讀卡器遵循ISO-7811/7813標準，支持雙向刷卡，用戶可以自行設置讀卡器的起始結束符、回車,提高了應用的靈活性。

二、 性能特點：

a) 專用解碼IC，具有功耗低、抗干擾能力強、解碼成功率高、對弱磁卡解碼能力強等特點。讀卡器遵循ISO-7811/7813標準；

b) 支持雙面雙向刷卡，刷卡速度為10cm/sec ~ 120cm/sec；

c) LED指示讀卡狀態，聲音提示；

d) 用戶可以自行設置讀卡器的起始結束符、回車、提高了應用的靈活性；

e) 采用高壽命磁頭，刷卡壽命在80萬次以上；

f) 刷卡器底部有防滑裝置，放在桌面上刷卡不會打滑；

三、 運用領域：

a) 門禁考勤系統

b) POS終端

c) 銀行系統

d) ID身份驗證

e) 多媒體查詢機

四、 規格說明：

參數項目 參數指標

接口方式 USB / RS232 / TTL /虛擬串口

取電方式 USB   (DC5V±0.5V)

靜態電流 20mA(DC5V )

使用磁卡標準 ISO7811

解碼方式 F2F(FM)

刷卡速度 10cm/sec ~ 150cm/sec

磁頭壽命 80萬次以上

外形尺寸 135長 x 40寬 x 45高 (mm)

USB線長度 1.5m

顏色 黑色

重量 約150 (g)

五、 型號命名：

型號 閱讀軌道 接口

EST-100U 123軌道 USB

EST-100S 123軌道 RS232

EST-100V 123軌道 虛擬串口

六、 環境要求：

工作環境溫度 0 -65℃

工作環境濕度 20 - 90% RH

存儲環境溫度 -30 至 80℃

存儲環境濕度 小于95% RH

七、 讀卡器參數及數據格式說明：

a) 默認參數：

軌道 起始符 結束符 軌道回車 數據包末尾回車 字符替換1 字符替換2

一軌道 % ? 無 有 無 無

二軌道 ； ? 無

三軌道 + ? 無

a) HID-KEYBOARD模式下的默認數據格式：

% 一軌道數據 ？ ； 二軌道數據 ？ + 三軌道數據 ？ 回車

八、 LED狀態說明：

讀卡器正在和主機建立通訊 LED有規律閃爍 (一般發生在剛上電的前幾秒)

待命狀態 LED長亮

刷卡成功 LED閃爍一次 (有蜂鳴器則蜂鳴器響一聲)

刷卡失敗 LED閃爍三次

數據傳輸失敗 LED閃爍二次 (有蜂鳴器則蜂鳴器響二聲)

電源有干擾 LED無規律閃爍

九、 安裝及使用方法：

在初次使用的電腦上插入USB線后系統會提示找到新硬件并提示安裝驅動，彈出此對話框后選擇下一步讓系統自動搜索驅動即可，當提示安裝完成后即可使用。

十、 使用方法

把USB線接到電腦或使用終端USB口，等待LED停止閃爍后即可執行刷卡，在HID-KEYBOARD模式下打開一記事本或者其他文本編輯器，用鼠標指定顯示位置，執行刷卡后數據即可在光標位置顯示出來。

十一、 注意事項：

a) 使用的磁卡要符合ISO7811/7812；

b) 上電的時候LED處于閃爍狀態，等待閃爍停止后刷卡才有效；

c) 刷卡時用手抓住磁卡中心位置，將磁條對準讀卡器磁頭那面，當卡片移動到磁頭位置時稍微將卡片往下壓然后勻速劃過磁頭，整個過程保證卡片和讀卡器導軌平行，這樣可以獲得100%的成功率；

d) 當出現讀卡成功率低，刷卡阻力大的時候請清潔磁頭；

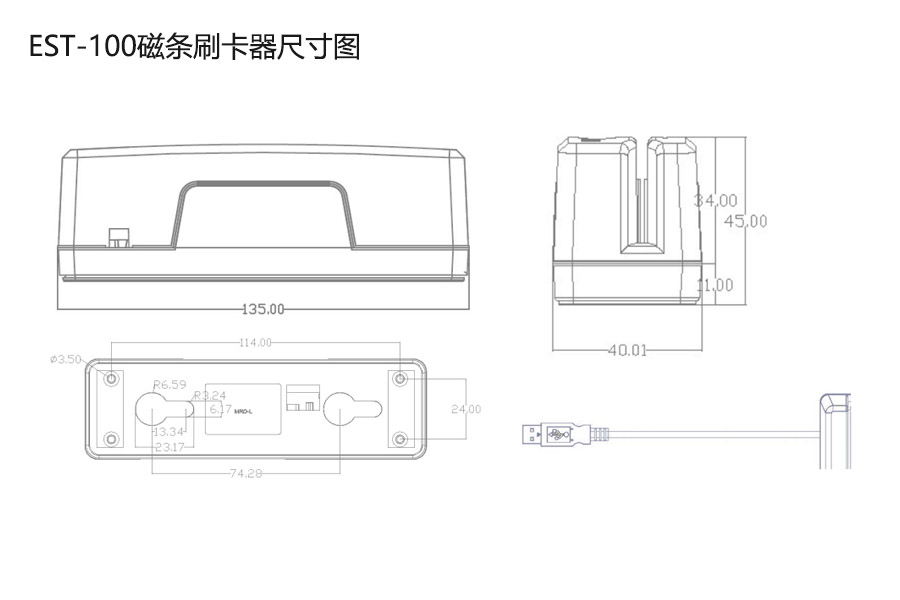

十二、 尺寸圖：

（*由于產品升級或其他原因，EST-100磁條卡刷卡器產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
